알루미늄 프로파일 절단 및 머시닝 센터
video
알루미늄 프로파일 절단 및 머시닝 센터

알루미늄 프로파일 절단 및 머시닝 센터

ERP 도어 및 창 소프트웨어가 통합된 초-효율적인 워크스테이션 + 3-각도 효율적인 톱질 + 3-스테이션 4방향 8축 드릴링 및 밀링 + 레이저 스크라이빙
모델: SZA610
입력 전압: 380V/50Hz/3P 또는 맞춤형
총 전력 : 45.55KW
톱날 사양:∮550*4.4*∮30*120
톱질 각도 +45° 90도 -45도
톱질된 프로파일의 단면 크기(폭×높이):180*150mm
무게 약 12T

Jinan Sinon CNC Machine Co., Ltd.는 중국의 알루미늄 프로파일 절단 및 머시닝 센터의 주요 제조업체 및 공급업체 중 하나입니다. 우리 공장에서 판매되는 고품질 알루미늄 프로파일 절단 및 머시닝 센터를 구입하는 것을 환영합니다. 좋은 서비스와 합리적인 가격을 이용하실 수 있습니다.



제품 설명

이것은CNC 알루미늄 프로파일 절단 및 머시닝 센터통합하는ERP문 및 창문 소프트웨어 +3각 효율적인 톱질+ 3스테이션/ 4방향/ 8축 드릴링 및 밀링 + 레이저 스크라이빙.

프로필 원료는 지능형 클램핑을 위해 순환 장치에 삽입되어 실현할 수 있습니다.각도 절단, 드릴링 및 밀링접착제 주입 구멍, 코너 코드 구멍, 핀 구멍, 배수구, 자물쇠 상자 구멍, 중앙 컬럼 라인, 드라이브 모따기, 코너 보호 절단등. .
일단 고정되면 회전이나 정렬이 필요하지 않습니다. 모든 처리가 완료되면 바로 조립 공정에 들어갑니다.
장비는 작은 면적을 차지하고 작업자에 대한 요구 사항이 낮으며 처리 시간이 빠릅니다. 문,창호 대량생산을 위한 핵심 경쟁력 제품으로 문,창호 가공을 더욱 쉽게 만들어줍니다.
너비가 180MM, 높이가 150MM 이하인 알루미늄 프로파일을 사용하여 도어 및 창 프로파일을 처리하는 데 적합합니다.





1. CNC 알루미늄 프로파일 절단 및 머시닝 센터는 다음과 같이 구성됩니다.8개의 주요 모듈: 로딩 및 운반 모듈, 공급 모듈, 톱질 모듈, 드릴링 및 밀링 모듈, 레이저 마킹 모듈, 배출 모듈, 배출 출력 모듈 및 자동 라벨링 모듈을 통해 완제품의 수동 로딩을 실현합니다.-1회 클램핑, 회전율 없음, 분류 없음, 모든 유연한 자동 복합 처리 작업.



2. 간단한 시스템 설정 후, 시스템은 소프트웨어에 의해 최적화된 데이터에 따라 자동으로 직접 처리할 수 있습니다. 고객은 또한 USB 디스크 또는 네트워크를 사용하여 문과 창 최적화 소프트웨어에 의해 최적화된 프로파일 처리 데이터를 운영 및 시스템으로 가져올 수 있습니다(데이터 구조에 대해 사전에 소프트웨어 제조업체와 통신해야 함).



3. 이 모델은 수입된 제어 시스템과 버스 절대값 서보 컨트롤러를 채택합니다. 전체 기계는 16개의 CNC 축, 10개의 주파수 변환 축을 공유하며 다-레벨 프레싱 및 재료 지원은 CNA 통신, 주파수 변환기, 드라이버 버스 및 PC 프로그램 제어를 통해 각각 실현됩니다. 데이터 전송은 안정적이고 빠릅니다.



4. 산업용 제어 컴퓨터의 인간{1}}기계 인터페이스는 작업자가 사용하기가 더 편리하고 절단 톱의 기능 선택, 매개변수 조정 및 문제 해결을 전환하는 것이 더 편리합니다.



5. 자재 식별을 실시간으로 인쇄할 수 있는 자동 바코드 프린터가 장착되어 있어 공정 정보를 식별하여 자재 관리가 용이합니다.





제품 사양

전원공급장치

380V/50Hz 또는 맞춤형

작동 공기압 0.6-0.8MPa
공기 소비량 200L/분
작업 환경 온도 요구 사항 CNC 시스템: -5도 -60도(LCD 화면: 0도 -60도)
공압 부품: -5도 -70도
총 전력 45.55KW
톱질 스핀들 동력: 3.0KW×3
밀링 스핀들 동력: 3.0KW×8
서보 전원: 0.4KW×3 / 1.0KW×3 / 0.75KW×10
칩 컨베이어 전력: 0.75KW×1
칩 제거 속도: 약 4미터/분
스핀들 모터 속도: 2850r/분
톱날 사양: ∮550×4.4×∮30×120
톱질 각도: +45° / 90도 / -45°
절단된 프로필 단면-단면 크기(너비 × 높이): 180×150mm
톱질 방법: 하향톱 2개, 수평톱 1개
톱질 정확도 길이: ±0.2mm
절단면 사이의 직각도 0.1mm 이하
각도 정확도: 4'-6'
원료 로딩 길이 범위: 1000mm-6500mm
톱질 길이 범위 100mm-6500mm
원료 투입 횟수 (9+1) 순환 공급

먹이를 주는 여정의-조작기

약 6500mm

조작기 하역 여정

약 1000mm

C-축 클램핑 범위

300mm-5000mm
톱날 절단 속도: 30m/분
전체 치수(길이 × 너비 × 높이): 17000 × 4000 × 3000mm
무게: 12T

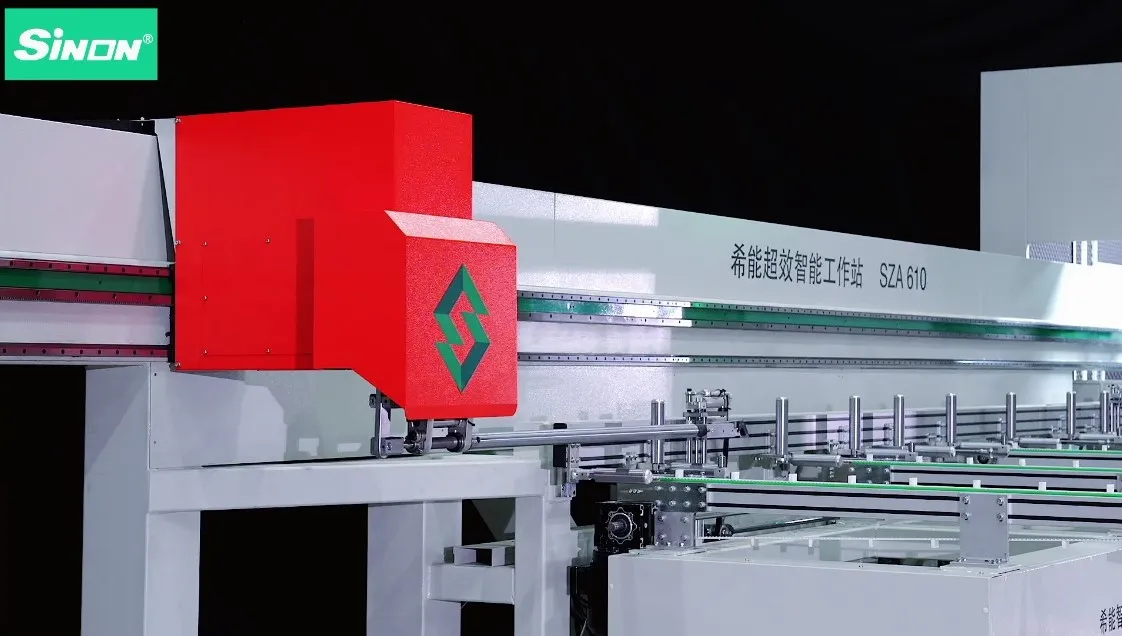

제품 사진

Aluminium Profile Cutting and Machining Center

Aluminium Profile Cutting and Machining Center
Aluminium Profile Cutting and Machining Center Aluminium Profile Cutting and Machining Center
Aluminium Profile Cutting and Machining Center Aluminium Profile Cutting and Machining Center



제품 영상
